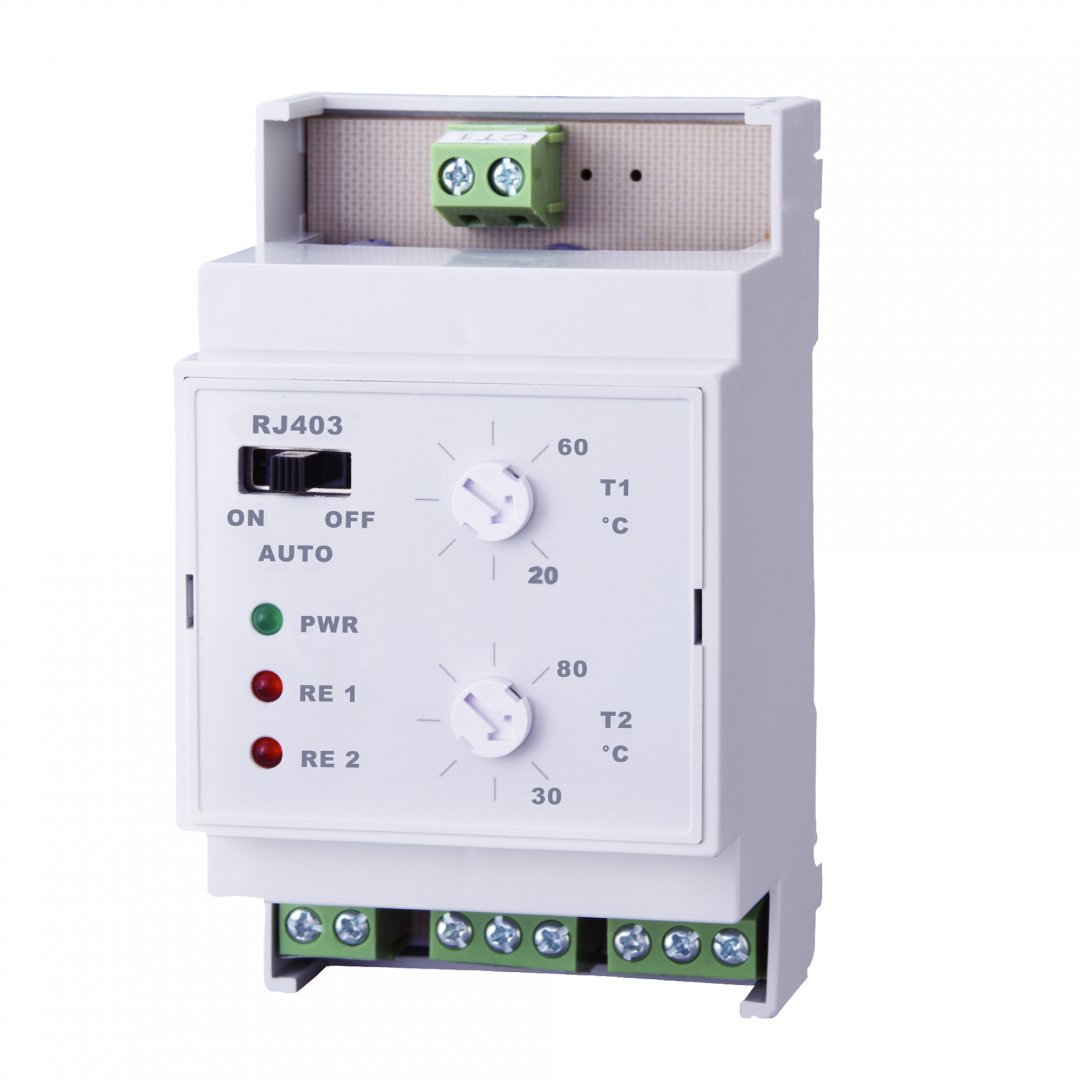

Ο RJ403 έχει σχεδιαστεί για να ρυθμίζει τον κυκλοφορητή νερού κατά καθορισμένες (presets) θερμοκρασίες T1 και T2 και στη συνέχεια να τον απενεργοποιήσει εφόσον η θερμοκρασία μειωθεί κατά 5 °C.

Ο RJ403 έχει 2 ρυθμιζόμενα επίπεδα θερμοκρασίας:

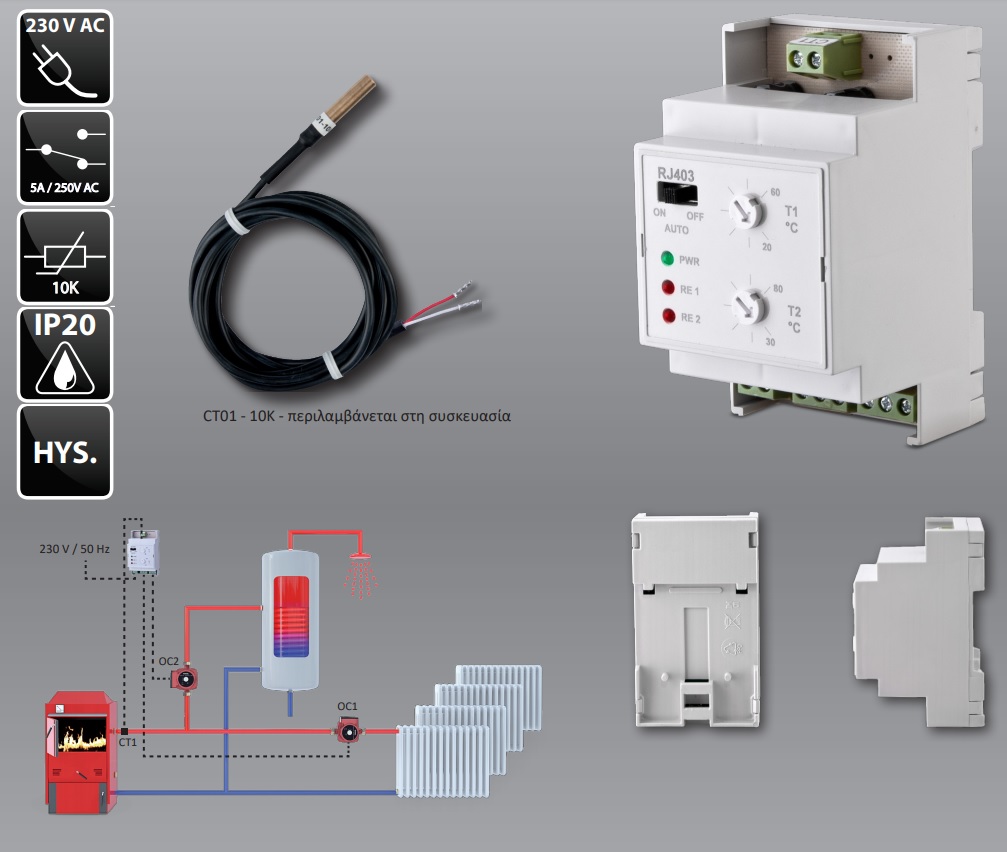

Όταν η θερμοκρασία του καυστήρα φτάσει στο 1ο επίπεδο, το RE1 θα ενεργοποιηθεί, ανοίγοντας την βαλβίδα OC1 για να τροφοδοτεί με νερό το κύκλωμα θέρμανσης (καλοριφέρ). Εφόσον υπάρχει επαρκώς ζεστό νερό στο κύκλωμα θέρμανσης και η θερμοκρασία του νερού συνεχίζει να αυξάνεται, τότε, μόλις η θερμοκρασία φτάσει στο 2ο επίπεδο ξεκινάει η επαναθέρμανση της δεξαμενής του ζεστού νερού χρήσης. Η ρυθμιζόμενη υστέρηση και στα 2 επίπεδα είναι κατά 5 °C. Σε περίπτωση βλάβης του αισθητήρα θερμοκρασίας και οι 2 βαλβίδες θα ενεργοποιηθούν και θα παραμείνουν ανοιχτές.

Τεχνικές προδιαγραφές

• Τροφοδοσία 230 V / 50 Hz
• Κατανάλωση 1 W
• Εύρος ρυθμιζόμενης θερμοκρασίας 20 °C έως 80 °C
• Υστέρηση κατά 5 °C
• Θερμοκρασία λειτουργίας 0 °C έως 50 °C
• Έξοδοι ρελέ 5 A / 250 V AC (ελεύθερες επαφές τάσης)
• Πιστοποίηση προστασίας IP20
• Εγκατάσταση σε ράγα τύπου DIN
• Αισθητήριας θερμοκρασίας 10K 1 κομμάτι
