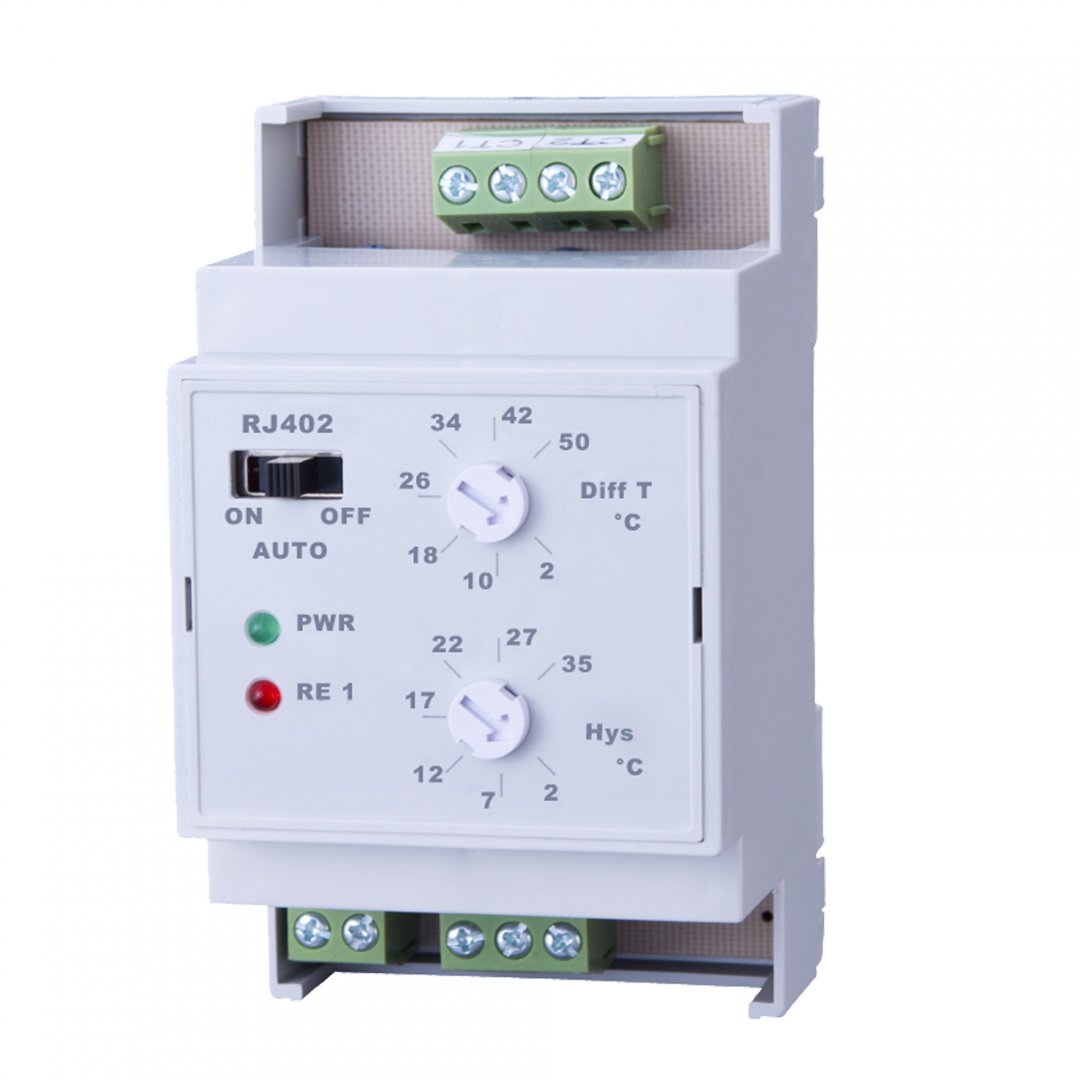

Ο RJ402 έχει σχεδιαστεί για να ρυθμίζει τον κυκλοφορητή νερού σε αποθηκευμένες διαφοροποιήσεις της θερμοκρασίας (presets) και στη συνέχεια να τον απενεργοποιήσει σύμφωνα με όσα είναι προρυθμισμένα (preset) στην λειτουργία υστέρησης θερμοκρασίας.

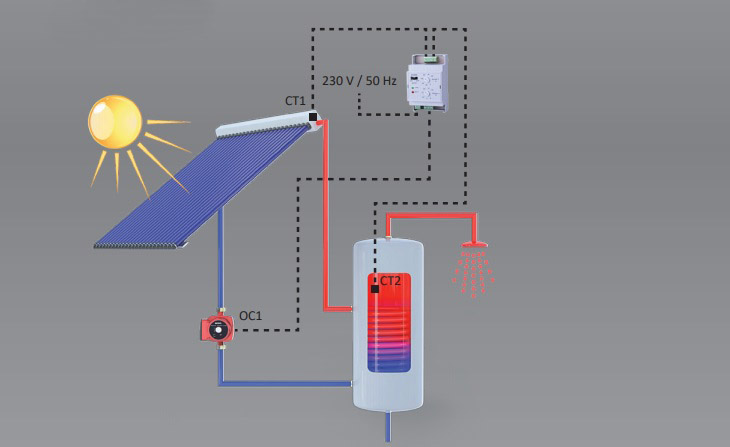

Έλεγχος κυκλοφορητή σε σύστημα θέρμανσης νερού με ηλιακό πάνελ:

Ο RJ402 συγκρίνει τη διαφορά θερμοκρασίας μεταξύ των σημείων CT1 και CT2. Όταν το CT1 γίνεται θερμότερο από το CT2 κατά μια καθορισμένη τιμή (preset), ενεργοποιείται το ρελέ και η βαλβίδα OC1 θα ανοίξει. Εάν η θερμοκρασία του CT1 μειωθεί κατά ένα καθορισμένο όριο (preset), η OC1 θα κλείσει.

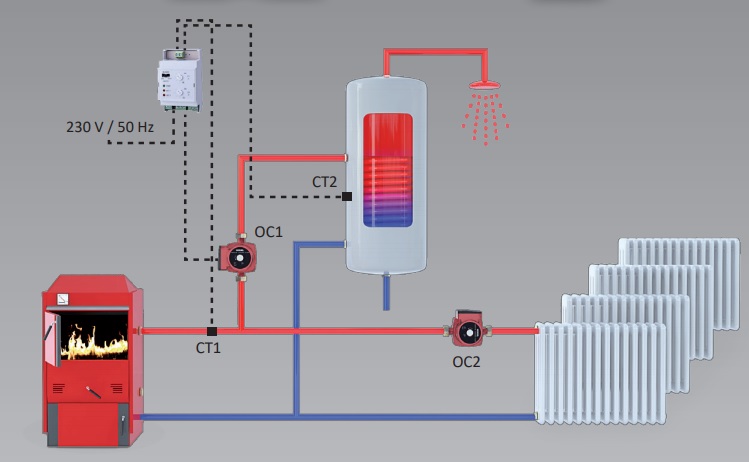

Αυτόματη θέρμανση της δεξαμενής ζεστού νερού:

Ο RJ402 μετρά τη θερμοκρασία στον καυστήρα/μπόιλερ. Αν η θερμοκρασία του μπόιλερ είναι υψηλότερη κατά καθορισμένη τιμή (preset) από τη θερμοκρασία της δεξαμενής νερού, τότε η βαλβίδα OC1 ανοίγει με αποτέλεσμα την επαναθέρμανση του νερού. Όταν η διαφορά των θερμοκρασιών μειώνεται κατά μια καθορισμένη τιμή (preset), η λειτουργία επαναθέρμανσης του
νερού σταματάει.

Τεχνικές προδιαγραφές

• Τροφοδοσία 230 V / 50 Hz
• Κατανάλωση έως και 0,5 W
• Εύρος ρυθμιζόμενης
• θερμοκρασίας -20 °C έως 120 °C
• Εύρος διαφοροποιήσης 2 °C έως 50 °C
• Θερμοκρασίας υστέρησης 2 °C έως 35 °C
• Θερμοκρασία λειτουργίας 0 °C έως 50 °C
• Έξοδοι ρελέ 5 A / 250 V AC (ελεύθερες επαφές τάσης)
• Πιστοποίηση προστασίας IP20
• Εγκατάσταση σε ράγα τύπου DIN
• Αισθήρας θερμοκρασίας 10K 2 κομμάτια
